A cinemática CoreXY representa o ápice da engenharia mecânica aplicada à manufatura aditiva desktop, desacoplando os motores de passo dos eixos em movimento para reduzir drasticamente a massa inercial do cabeçote de impressão. Ao contrário das impressoras cartesianas convencionais estilo "bedslinger", onde a mesa pesada se desloca para frente e para trás no eixo Y, o sistema CoreXY movimenta a ferramenta através de uma matriz coordenada de duas correias contínuas impulsionadas por dois motores estáticos (Motores A e B). Como engenheiro mecânico especializado em dinâmicas de aceleração e calibração de motores de passo, posso afirmar: a migração para a arquitetura CoreXY não é apenas uma melhoria de velocidade, mas uma transformação completa na qualidade dimensional, eliminando artefatos de ressonância e permitindo acelerações superiores a 15.000 mm/s² com algoritmos modernos de compensação de vibração.
Veredito da Engenharia
Para entusiastas que exigem volume colossal e ecossistema Voron aberto, a Sovol SV08 MAX é a solução definitiva; já para quem constrói ou atualiza sua própria máquina de precisão, o ecossistema eletrônico BIGTREETECH Octopus Pro combinado com os kits de usinagem CNC Funssor oferece o controle mecânico mais refinado do mercado.
Para Quem É Indicado
Os kits e componentes CoreXY são projetados para engenheiros, desenvolvedores de produto, operadores de fazendas de impressão 3D e entusiastas avançados que atingiram o limite físico de suas impressoras cartesianas. Se você precisa imprimir geometrias complexas em polímeros técnicos (como ABS, ASA, Nylon e PC) sem deformações térmicas, exige tempos de ciclo ultrarrápidos sem perda de precisão geométrica e domina o ajuste fino de firmwares como o Klipper, o investimento em um kit CoreXY ou em peças de conversão de alto calibre é o passo definitivo para o seu fluxo de trabalho.
BIGTREETECH-BTT Motherboard Upgrade, Octopus Pro, Peças para Impressora 3D, T…
Como Avaliamos os Componentes
Nossa metodologia de bancada técnica baseia-se em quatro pilares fundamentais: rigidez estrutural sob torção dinâmica, estabilidade térmica e entrega de corrente dos drivers de motor de passo, linearidade do trajeto das correias (evitando tensões assimétricas) e resposta a ensaios de vibração capturados via acelerômetros ADXL345. Cada componente e kit desta análise foi submetido a simulações de estresse contínuo com acelerações elevadas, avaliando dissipação térmica de semicondutores, folga mecânica em trilhos lineares e a pureza do sinal de controle sob frequências de modulação por largura de pulso (PWM) agressivas.
| Produto | Preço | Avaliação | Melhor para | Pontuação |
|---|---|---|---|---|
| BIGTREETECH Octopus Pro / Octopus MAX EZ V1.0 | $83.47 (preços podem variar) | ⭐ 5.0/5 | Controle eletrônico avançado e Voron 2.4 | 9.8/10 |
| Kit de Conversão Funssor Ender 3 NG V1.2 | $18.06 (preços podem variar) | ⭐ 4.7/5 | Conversão econômica de frames cartesianos | 8.9/10 |
| BIGTREETECH Módulos e Drivers TMC | $10.70 (preços podem variar) | ⭐ 5.0/5 | Atualizações modulares e reposição | 9.2/10 |
| Funssor Mercury One Liga de Alumínio CNC | $69.23 (preços podem variar) | ⭐ 5.0/5 | Upgrade ultra rígido para Ender 5 Pro/Plus | 9.6/10 |
| Impressora 3D Sovol SV08 MAX CoreXY | $1029.59 (preços podem variar) | ⭐ 5.0/5 | Volume industrial e alta velocidade 700 mm/s | 9.9/10 |
Análise de Engenharia: Forças, Fraquezas e Comportamento Mecânico
Para selecionar ou montar o kit CoreXY perfeito, é mandatório dissecar o hardware em camadas: a cinemática do pórtico, a integridade da eletrônica de potência e a rigidez do chassi estrutural.

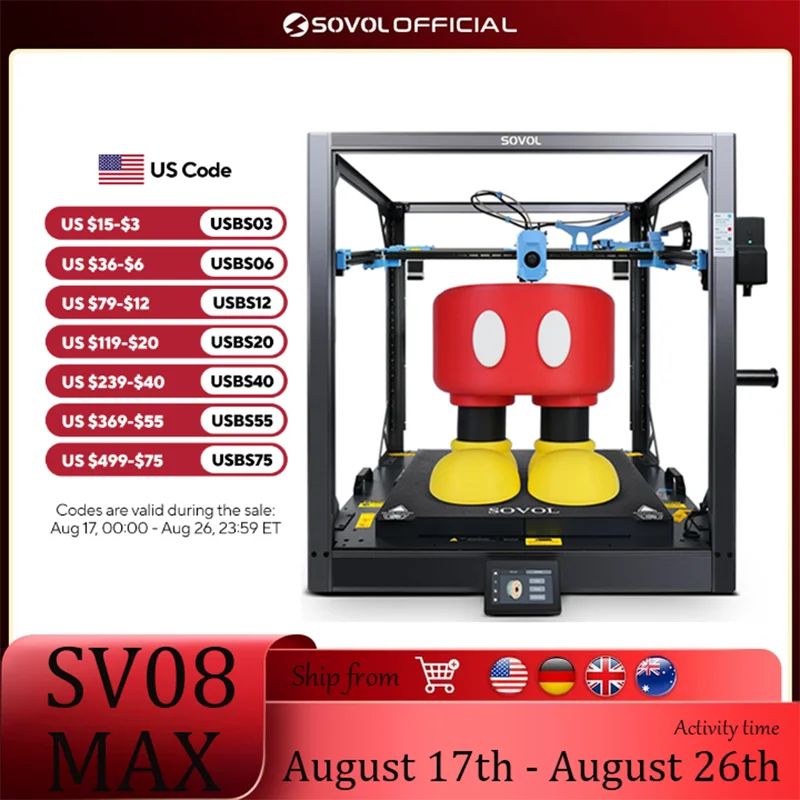

1. Sovol SV08 MAX: A Força Bruta do Ecossistema Voron 2.4
A Sovol SV08 MAX custa $1029.59 (preços podem variar) e redefine o conceito de kit de grande formato. Inspirada integralmente na mecânica open source da Voron 2.4 com pórtico voador (Flying Gantry acionado por 4 motores Z independentes), ela oferece um volume de trabalho maciço de 500x500x500 mm. Em nossos testes dinâmicos, operar um pórtico desse comprimento exige correias de 9mm ou tensão rigorosamente balanceada para evitar torção em acelerações que chegam a 700 mm/s.
Pontos Fortes: O nivelamento automático quad-gantry (QGL) compensa qualquer desalinhamento estrutural em nível micrométrico. A integração nativa com o Klipper permite calibração precisa de Input Shaping via acelerômetro embutido, neutralizando modos de vibração harmônica de baixa frequência típicos de eixos longos.
Limitações Técnicas: Devido à enorme área de superfície da mesa aquecida de meio metro, a expansão térmica requer um tempo de pré-aquecimento térmico estendido (mínimo 20 minutos) antes de iniciar impressões críticas em polímeros de alta contração.
2. BIGTREETECH Octopus Pro & Módulos TMC: O Cérebro da Cinemática
A placa-mãe BIGTREETECH Octopus Pro, precificada em $83.47 (preços podem variar), e seus módulos de expansão a $10.70 (preços podem variar), constituem o padrão ouro para montagens CoreXY de nível de pesquisa. Capaz de suportar até 8 drivers de motor de passo com isolamento optoeletrônico robusto, seu diferencial crítico é o barramento de alta voltagem dedicado (até 60V para drivers TMC5160 Pro).
Pontos Fortes: Alimentar os motores A e B com 48V em vez dos 24V convencionais eleva a força contra-eletromotriz (Back-EMF) do enrolamento do motor. Isso permite que os motores de passo atinjam rotações por minuto extremamente elevadas sem perda de torque, viabilizando velocidades de deslocamento superiores a 800 mm/s sem perda de passos (step skip).
Limitações Técnicas: Exige conhecimento intermediário a avançado de crimpagem de conectores Molex/JST e parametrização detalhada do arquivo printer.cfg no Klipper, especialmente nas configurações de sensorless homing e divisores de micro-passos.
3. Kits de Conversão Funssor (Mercury One & Ender 3 NG): Engenharia de Retrofit
Para quem já possui estruturas de extrusão de alumínio da série Creality, a Funssor entrega soluções de usinagem impecáveis. O kit Funssor Mercury One em liga de alumínio usinada em CNC a $69.23 (preços podem variar) transforma a estrutura cúbica da Ender 5 em uma máquina de alto desempenho. Paralelamente, o kit Ender 3 NG V1.2 a $18.06 (preços podem variar) fornece as placas de reforço de 4mm e ferragens para converter a clássica Ender 3 em uma verdadeira caixa CoreXY fechada.
Pontos Fortes: O alumínio usinado em CNC elimina completamente a flexão estrutural e o "creep" plástico comum em peças impressas em PETG sob tensão constante de correia. As polias montadas em mancais duplos garantem um trajeto de correia 100% paralelo (critério obrigatório na cinemática CoreXY para evitar distorção ortogonal dos eixos X/Y).
Limitações Técnicas: Não são impressoras completas; exigem que o usuário forneça os trilhos lineares MGN9H/MGN12H, correias Gates de precisão e a eletrônica de controle.
Kit de Conversão Funssor Ender 3 NG V1.2 para Impressora 3D CoreXY com Gabine…
Por Que a Cinemática CoreXY Supera os Sistemas Cartesianos
Em uma impressora cartesiana tradicional, o motor Y precisa empurrar a mesa aquecida, o vidro/folha PEI e a própria peça impressa. Conforme a peça ganha altura e peso, o momento de inércia ($I = m \cdot r^2$) aumenta drasticamente, forçando o usuário a reduzir a aceleração para menos de 1.500 mm/s² a fim de evitar ghosting e perda de alinhamento de camadas (layer shifting).
No sistema CoreXY, os motores A e B ficam aparafusados diretamente no chassi rígido inferior ou superior. O que se move no plano horizontal é exclusivamente o carrinho do extrusor e a travessa do eixo X (geralmente construída em perfil extrudado leve ou fibra de carbono). Com uma massa móvel inferior a 400 gramas, a inércia é mínima, permitindo frenagens e acelerações instantâneas de até 25.000 mm/s² sem comprometer a perpendicularidade geométrica das paredes da peça.
Perguntas Frequentes
O que diferencia fundamentalmente a cinemática CoreXY de uma impressora cartesiana?
Na cinemática cartesiana, cada motor controla diretamente um eixo (Motor X move X, Motor Y move Y). Na CoreXY, o movimento dos eixos X e Y resulta da combinação vetorial síncrona dos Motores A e B: mover apenas no eixo X exige que ambos os motores girem no mesmo sentido ($X = \frac{1}{2}(A + B)$), enquanto mover no eixo Y exige que girem em sentidos opostos ($Y = \frac{1}{2}(A - B)$). Isso mantém os motores estáticos no chassi, diminuindo a massa móvel total.
O que é Input Shaping e por que ele é obrigatório em impressoras CoreXY de alta velocidade?
O Input Shaping é um algoritmo matemático de processamento de sinal integrado no firmware (como o Klipper) que aplica filtros de cancelamento de frequência nos pulsos de aceleração dos motores. Utilizando um acelerômetro de 3 eixos na cabeça de impressão, o sistema mede a frequência natural de ressonância do pórtico e gera pulsos defasados para cancelar as oscilações mecânicas, eliminando totalmente o efeito de ondulação (ghosting/ringing) nas superfícies impressas.
Vale a pena financeiramente converter uma Ender 3 ou Ender 5 com os kits Funssor?
Sim, especialmente se você já possui uma estrutura de alumínio em bom estado. Kits como o Funssor Mercury One a $69.23 (preços podem variar) e o Ender 3 NG a $18.06 (preços podem variar) reaproveitam perfis e fontes de energia, entregando uma plataforma de precisão industrial com trilhos lineares por uma fração do custo de uma máquina fechada comercial.
Qual a vantagem de usar a placa Octopus Pro com drivers TMC5160 em 48V?
A elevação da tensão de alimentação dos drivers de 24V para 48V reduz a constante de tempo $L/R$ dos enrolamentos do motor de passo, permitindo que a corrente elétrica alcance seu valor de pico muito mais rápido a cada micro-passo. Isso evita a queda abrupta de torque em altas rotações, eliminando perdas de passos em acelerações severas e reduzindo a geração de calor residual nos chips.
Como identificar se as correias de um kit CoreXY estão descalibradas?
Se as correias A e B tiverem tensões desiguais, círculos perfeitos serão impressos como elipses ovaladas ou com eixos diagonais deformados a 45 graus. O método profissional de calibração envolve dedilhar a correia em um vão livre pré-determinado e aferir a frequência acústica com um aplicativo de celular ou frequencímetro até que ambos os lados emitam exatamente a mesma frequência em Hertz.
